拉伸膜真空包裝機掃描時序包括哪些方面？

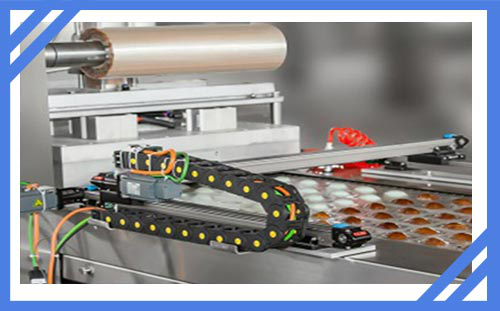

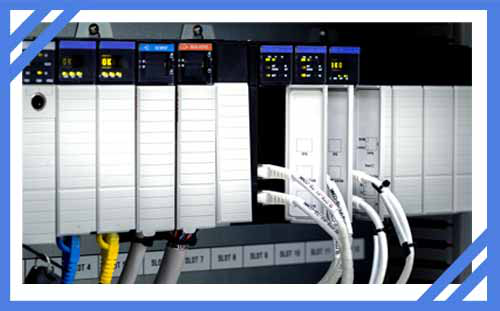

PLC是拉伸膜真空包裝機可編程控制系統的簡稱，在設計PLC控制系統的一個重要問題之一是時序。PLC執行程序中全部指令要花多少時間?PLC響應輸入信號產生控制輸出需要多少時間?為了準確地進行系統操作,需要知道這些數值。盡管PLC拉伸膜真空包裝機掃描時序可用編程器自動計算和監視,但在設計和編程控制系統時,時序也很重要!今天就來一起看一下拉伸膜真空包裝機掃描時序包括哪些方面？

拉伸膜真空包裝機掃描時序即掃描時間和I/O響應時間是如何定義的？以及如何計算這些值？接下來就一一做一下具體介紹。

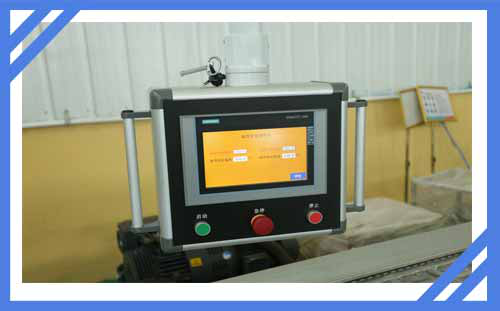

1.拉伸膜真空包裝機掃描時序和系統可靠性

當拉伸膜包裝機PLC執行存儲器內的程序時,PC內部要完成一系列操作,這些內部操作如前所述可概括為四大類:

①公共操作部分,如復位系統定時器以及故障診斷等。

②數據輸入和輸出。

③執行用戶程序的指令。

④執行外設命令。

拉伸膜真空包裝機掃描時序是指PLC完成上述操作所需的全部時間,掃描時間的長短取決于系統配置I/O點數、所用的編程指令以及是否接有外設。

可通過編程系統顯示掃描時間的平均值較大值和較小值,而且掃描時間和當前掃描時間值可以輸出至AR26和AR27通道。

在拉伸膜真空包裝機掃描時序PLC內部,系統定時器用來測定掃描時間并與系統定時器的設定值進行比較。如果掃描時間超出了系統定時器的設定值,則產生FALS9F錯誤且CPU停機。系統定時器一般是在系統上電時由系統程序設定為130ms,但是可根據用戶需要用有關的指令修改系統定時器的設定值，即使掃描時間沒有超出系統定時器的設定值,太長的掃描時間也會對系統操作產生不利影響。

2.拉伸膜真空包裝機掃描時序之計算掃描時間

計算總的掃描時間時需要考慮到系統配置。也就是說要考慮I/O單元的數量,所用的編程指令以及是否使用了外設,掃描時間的計算。

3、拉伸膜真空包裝機掃描時序之I/O響應時間

響應時間是指PLC接收到一個輸入信號以后輸出控制信號所需的時間。響應時間的長短取決于下列因素：系統配置和CPU是在掃描開始的何時收到輸入信號的。

（1）拉伸膜真空包裝機掃描時序之對單個PLC的響應時間

I/O響應時間：當PLC恰巧在一次掃描剛結束之前收到輸入信號，則響應較快，此時響應時間等于PLC的掃描時間加上輸入接通延時和輸出接通延時。

（2）拉伸膜真空包裝機掃描時序之PLC對遠程I/O的響應時間

要計算I/O鏈接系統的響應時間，則將與I/O鏈接單元相連的PLC的掃描時間，需要加入到公式當中進行計算即可。

若遠程I/O從母板上裝有特殊I/O單元，則傳輸時間可能大于或等于掃描時間，這種情況下PLC從單元之間的I/O點在掃描時不被刷新。

（3）拉伸膜真空包裝機掃描時序之PLC鏈接系統響應時間

PLC鏈接系統通過各自的鏈接單元及其間的通信線路相連。

（4）拉伸膜真空包裝機掃描時序之主機鏈接系統I/O響應時間

主機鏈接系統為分級分布式結構，主計算機為上位機，通過通信線路可監控32個帶有主機鏈接單元的PLC。
