拉伸膜包裝機電氣聯鎖控制解析

拉伸膜包裝機電氣聯鎖控制解析。在全自動拉伸膜包裝機電氣控制中，自鎖和互鎖統稱為電氣聯鎖控制，在全自動真空包裝機中應用十分廣泛。

一、拉伸膜包裝機電氣聯鎖控制解析之電動機的單相連續運轉控制線路。

這種拉伸膜真空包裝機電氣控制線路是典型的利用接觸器的自鎖實現連續運轉的電氣控制線路,當合上電源開關Qs,按下啟動按鈕SB1,拉伸膜真空包裝機控制線路中接觸器的線圈KM上電,接觸器的銜鐵吸合,使接觸器的常開觸頭閉合,電動機的繞組通電,電動機全壓啟動,此時雖然SB1按鈕松開,但接觸器的線圈仍然通電,電動機正常運轉,這種利用拉伸膜真空包裝機繼電器或接觸器自身的輔助觸頭使其線圈保持通電的現象稱為自鎖,也稱做自保。電動機停止時,只需要按下按鈕SB2,線圈回路斷開,銜鐵復位,主電路及自鎖電路均斷開,電動機失電停止,這個電路也稱為“啟-保停”電路。

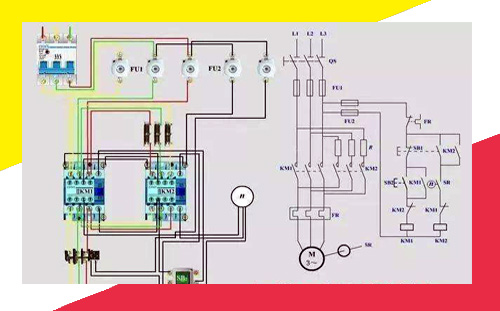

二、拉伸膜包裝機電氣聯鎖控制解析之帶互鎖的三相異步電動機的正反轉控制線路。

在全自動真空包裝機生產實踐中,有很多情況需要電動機正反轉運行,如夾具的夾緊與松開、升降機的提升與下降等。

要改變全自動真空包裝機電動機的轉向,只需要改變?nèi)嚯妱訖C(jī)的相序,也就是說,將三相電動機的繞組任意兩相換相即可。KM1是正轉接觸器,KM2是反轉接觸器。當按下SB1按鈕時,SB1的常開觸頭接通,KM1線圈得電,KM的常開觸頭閉合自鎖,KM1的常閉觸頭使KM2的線圈不能上電,電動機通電正向運行。

當按下SB3按鈕使電動機停機后,再按下SB2按鈕時,SB2的常開觸頭接通,KM2的線圈得電,KM2的常開觸頭閉合自鎖,電動機通電反向運行,KM2的常閉觸頭使KM1的線圈不能上電。如果不使用KM1和KM2的常閉觸頭,那么當SB1和SB2同時按下時,電動機的繞組會發生短路,因此任何時候只允許一個接觸器工作。為了適應這要求,當按下正轉按鈕時,KM1通電,KM1使KM2不通電。同理,KM2通電,KM2使KMI不通電,構成這種制約關系稱為互鎖。

利用接觸器、繼電器等全自動真空包裝機電器的常閉觸頭的互鎖稱為電器互鎖。這種按下SB1按鈕就正轉,按下SB3按鈕使電動機停機后再按SB2按鈕才反轉的控制電路稱為“正停反”電路,這種拉伸膜包裝機電路很有代表性。
